Uziemienie i instalacja odgromowa w domu z drewna. Dom drewniany wymaga szczególnej ochrony przed wyładowaniami atmosferycznymi ze względu na łatwopalność materiału konstrukcyjnego. Uziemienie i instalacja odgromowa to nie luksus, ale konieczność bezpieczeństwa każdego domu tradycyjnej technologii szkieletowej. Niniejszy poradnik wyjaśnia zasady działania tych systemów, przepisy dotyczące domów drewnianych oraz praktyczne wskazówki dotyczące ich montażu i konserwacji.
Dlaczego domy z drewna potrzebują instalacji odgromowej?
Drewno to materiał o wysokiej palności, co stanowi znaczne zagrożenie w przypadku bezpośredniego uderzenia pioruna. W odróżnieniu od budynków murowanych, gdzie materiał stosunkowo dobrze przewodzi prąd, domy tradycyjnej konstrukcji drewnianej wymagają specjalistycznej instalacji odgromowej, aby rozproszyć energię wyładowania atmosferycznego przed jej szkodliwym skutkiem.
Zgodnie z obowiązującymi przepisami, instalacja odgromowa jest wymagana w szczególnych wypadkach, a budynki zbudowane z materiałów łatwopalnych, takie jak drewno czy gont, stanowią kategorię wymagającą obligatoryjnej ochrony piorunochronnej. Ryzyko wzrasta również, gdy budynek znajduje się na terenie o wysokim ryzyku wyładowania pioruna, takim jak wzgórza lub tereny otwarte.
Jak działa system ochrony piorunochronnej w domu drewnianym?
Zewnętrzna instalacja odgromowa (LPS – Lightning Protection System) działa na zasadzie trzystopniowego systemu bezpieczeństwa. Piorun przechwyci zwód umieszczony na dachu, a następnie prąd piorunowy przemieszcza się poprzez przewody odprowadzające wzdłuż ścian budynku do systemu uziemienia znajdującego się w gruncie. Uziomy rozpraszają energię wyładowania bez szkód dla budynku, wyposażenia elektrycznego oraz osób przebywających wewnątrz.
System obejmuje trzy kluczowe elementy: zwody przejmujące energię pioruna, przewody odprowadzające transportujące prąd do ziemi oraz uziomy rozprawiające energię w gruncie. Każdy z tych elementów musi być zaprojektowany zgodnie z normą PN-EN 62305 i obowiązującymi przepisami bezpieczeństwa.
Zwody – pierwsza linia obrony przed piorunem
Zwody to elementy przewodzące umieszczane na dachu domu mające za zadanie przechwyćenie pioruna. W domach z drewna istnieją dwa główne systemy montażu zwodów. Montaż płaski polega na prowadzeniu zwodów wzdłuż wszystkich krawędzi dachu i wzdłuż kalenicy – głównym celem jest odprowadzenie prądów piorunowych do uziemienia. Montaż pionowy natomiast wymaga poprowadzenia drutów wzdłuż kalenicy oraz krawędzi dachu, gdzie zwody przejmują energię pioruna i przekazują ją do całego systemu instalacji odgromowej.
Zwody wykonane są zwykle z przewodów metalowych o średnicy minimum 6 mm, choć dopuszcza się również użycie ocynkowanej taśmy stalowej o przekroju 20 mm x 3 mm. Dobór materiału zależy od specyfiki konstrukcji domu drewnianego oraz warunków atmosferycznych panujących w danej lokalizacji. Materiały muszą być odporne na korozję i zachowywać przewodność przez wiele lat.
Przewody odprowadzające – bezpieczna droga dla prądu piorunowego
Przewody odprowadzające tworzą bezpieczną ścieżkę dla prądu piorunowego, łącząc zwody umieszczone na dachu z systemem uziemienia. W domach drewnianych, ze względu na łatwopalność materiału, przewody muszą być montowane w sposób minimalizujący ryzyko zagrożenia pożarem. Przewody odprowadzające instalacji odgromowej montowane są wzdłuż elewacji budynku w odległości 2 cm od ściany z punktami przyczepnymi co 1,5 m, pod elewacją w specjalnych kanałach odgromowych o wytrzymałości 100 kV, lub dla ścian wykonanych z materiałów niepalnych – pod tynkiem albo wzdłuż rur odprowadzających wodę z rynien.
Normy narzucają zastosowanie minimum dwóch przewodów odprowadzających na narożnikach dachu po przekątnej rzutu, co zapewnia redundancję i zwiększa bezpieczeństwo systemu. Dodatkowo, zgodnie z zaleceniami, należy zamontować złącze pomiarcze na wysokości od 0,3 m do 1,8 m od powierzchni ziemi, które umożliwia pomiary rezystancji uziemienia oraz kontrolę stanu systemu.
Uziemienie – kluczowy element bezpieczeństwa domu drewnianego
Uziemienie w domu drewnianym to aspekt kluczowy, który powinien być zaplanowany już na etapie budowy fundamentu. W nowo budowanym domu bez względu na technologię budowy należy wykonać uziemienie – nie chodzi tutaj wyłącznie o instalację odgromową, ale o ogólne bezpieczeństwo elektryczne całego budynku. Projekt uziemienia powinien być zaprojektowany indywidualnie dla danej lokalizacji, z uwzględnieniem rodzaju gruntu i warunków hydrogeologicznych.
System uziomów realizowany jest na dwa główne sposoby. Uziomy naturalne wykorzystują metalowe i żelbetonowe elementy zbrojenia fundamentu, które przewodzą prąd bezpośrednio do gruntu. Uziom naturalny wykonywany jest już podczas wylewania fundamentów, poprzez zastosowanie dodatkowej taśmy stalowej, którą wyprowadza się poza fundament. Funkcję uziemienia naturalnego mogą przejmować również metalowe rurociągi o oporności do 30 omów i odpowiedniej odległości od obiektu.
Uziemienie sztuczne realizuje się poprzez zamknięty uziom otokowy, czyli ocynkowaną taśmę stalową poprowadzoną wokół budynku w ziemi na głębokości 60-80 cm i w odległości 1 m od obiektu. Ten system jest szczególnie ważny w domach drewnianych, gdy uziomy naturalne nie są wystarczające lub gdy grunty mają niedostateczną przewodność.
Jakie są wymagania prawne dotyczące instalacji odgromowej w domach drewnianych?
Polskie przepisy wyraźnie wskazują, że instalacja odgromowa jest obowiązkowa dla budynków z materiałów łatwopalnych, do których zalicza się drewno i gont. Budynek drewniany, będący strukturą tradycyjnej technologii szkieletowej, podlega tym wymogom jeśli spełnia określone kryteria związane z wysokością, kubaturą lub lokalizacją.
Na podstawie analizy charakterystyk budynku oraz danych dotyczących ryzyka wyładowania piorunowego w danym regionie, następuje określenie stopnia ochrony oraz klasy ochrony odgromowej. W kolejnym kroku generowany jest plan ochrony odgromowej dla całości obiektu lub jego części, który zawiera całościowy opis inwestycji ze wskazaniem materiałów, urządzeń i narzędzi niezbędnych do instalacji zabezpieczenia piorunochronnego.
Kluczowym wymaganiem normy PN-EN 62305 jest zapewnienie odpowiednich wartości rezystancji uziemienia, zwykle poniżej 10 Ω. Po montażu instalacji odgromowej obowiązkowe jest przeprowadzenie pomiaru rezystancji uziemienia zgodnie z normami bezpieczeństwa przez osobę z odpowiednimi uprawnieniami.
Praktyczne wskazówki dotyczące montażu instalacji odgromowej w domu drewnianym
Montaż instalacji odgromowej w domu tradycyjnej konstrukcji drewnianej wymaga precyzji i przestrzegania ścisłych standardów bezpieczeństwa. Wszystkie prace powinny być wykonane według projektu opracowanego przez osobę z odpowiednią wiedzą i uprawnieniami, zgodnie z aktualnie obowiązującymi przepisami. Projekt musi uwzględniać specyfikę materiału – drewno wymaga dodatkowych zabezpieczeń, aby zminimalizować ryzyko zapalenia się drewna w wyniku przesoku prądu piorunowego.
Przewody powinny być prowadzone możliwie najkrótszą trasą od zwodów na dachu do uziomów w ziemi. W domach drewnianych zalecane jest prowadzenie przewodów pod elewacją w specjalnych kanałach odgromowych, które zapewniają ochronę drewna przed kontaktem z żyją częściami przewodzącymi. Montaż przewodów odprowadzających obejmuje również instalację w specjalistycznych puszkach probierczych gruntowych i elewacyjnych, które umożliwiają dostęp do systemu do celów kontroli i pomiarów.
Uziomy powinny być wykonane już na etapie budowy fundamentu, jeśli to możliwe. Zbrojenie w ławach fundamentowych stanowi element przewodzący – wystarczy tylko dopilnować, aby zachowało ciągłość. Zbrojenie należy połączyć z bednarką prowadzącą do rozdzielni (złącze wyrównawcze) i, jeśli zachodzi taka potrzeba, wyprowadzić na zewnątrz, gdzie w przyszłości będą montowane zwody od instalacji odgromowej.
Konserwacja i regularne kontrole instalacji odgromowej

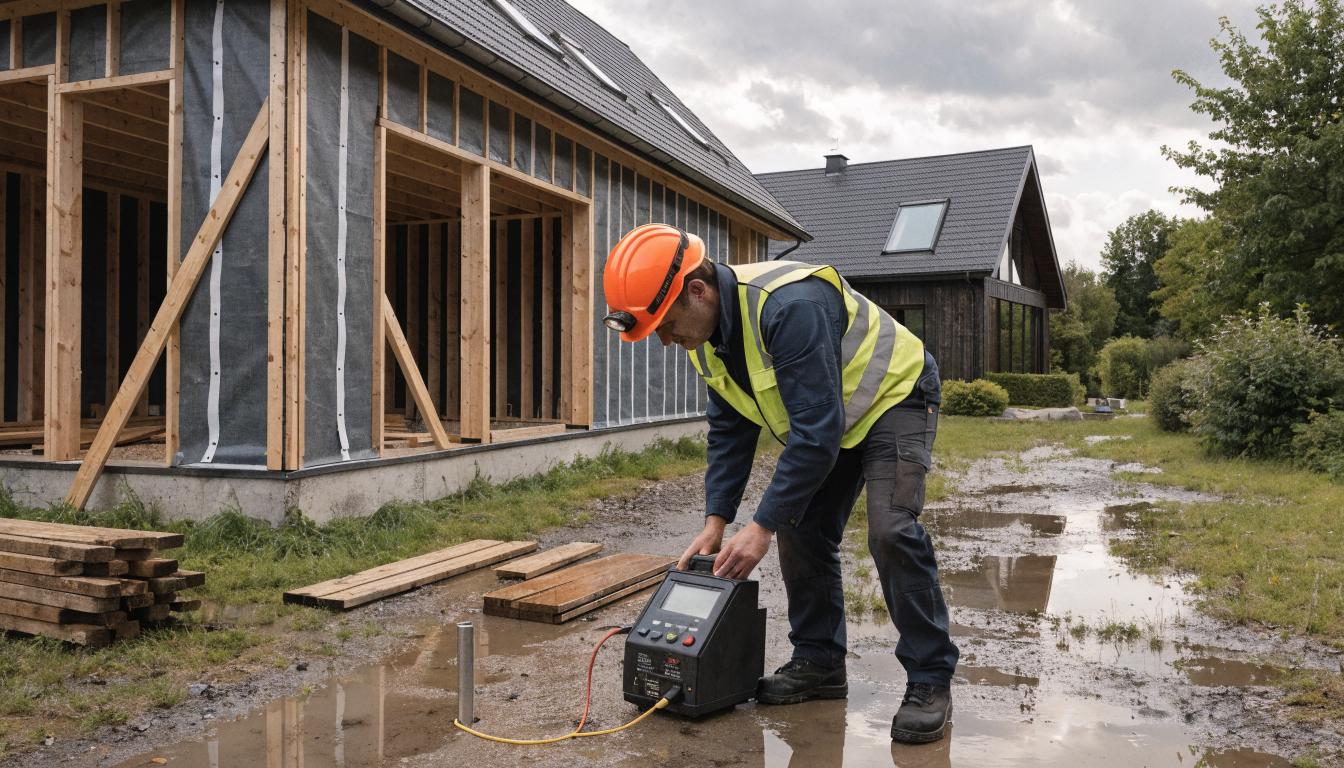

Aby instalacja odgromowa w domu drewnianym zachowała efektywność przez wiele lat, niezbędne są regularne kontrole i pomiary. Po montażu systemu obowiązkowe jest przeprowadzenie pomiaru rezystancji uziemienia – wartość ta powinna wynosić poniżej 10 Ω zgodnie z normą PN-EN 62305. Pomiary powinny być wykonywane przez osobę z odpowiednimi uprawnieniami i dokumentowane.
Uziemienie w domie drewnianym należy obliczyć w zależności od rodzaju gruntu w danym miejscu i zmierzyć po wykonaniu, zamiast jedynie wbijać szpice. Poziom wód gruntowych zmienia się sezonowo, a to on odpowiada za skuteczność systemu uziomów, dlatego warto zlecić pomiary w różnych porach roku. Regularne kontrole powinny obejmować wizualną inspekcję zwodów na dachu, sprawdzenie stanu przewodów odprowadzających oraz testowanie złącz probierczych.
FAQ – Uziemienie i instalacja odgromowa w domu z drewna
Czy uziemienie jest wymagane w domu drewnianym niezależnie od instalacji odgromowej?
Tak. W nowo budowanym domu bez względu na technologię należy wykonać uziemienie. Nie chodzi tutaj wyłącznie o instalację odgromową – uziemienie jest wymagane dla ogólnego bezpieczeństwa elektrycznego budynku. Każdy projekt uziemienia powinien być zaprojektowany indywidualnie dla danej lokalizacji, z uwzględnieniem rodzaju gruntu i warunków hydrogeologicznych panujących na terenie posesji.
Jaka powinna być rezystancja uziemienia w domu drewnianym?
Zgodnie z normą PN-EN 62305, skuteczna instalacja odgromowa musi zapewnić odpowiednie wartości rezystancji uziemienia, zwykle poniżej 10 Ω. Ta wartość jest krytyczna dla bezpieczeństwa systemu i powinna być zmierzona po montażu przez osobę z odpowiednimi uprawnieniami. Pomiary powinny być powtarzane regularnie, szczególnie po zmianach warunków glebowych lub po okresach suszy.
Czy można wykonać uziemienie w domu drewnianym po zakończeniu budowy?
Chociaż jest to możliwe, znacznie lepiej zaplanować uziemienie na etapie budowy fundamentu. Uziomy naturalne, oparte na zbrojeniu fundamentowego, można wykonać już podczas wylewania fundamentów poprzez dodatkową taśmę stalową – to rozwiązanie zapewnia niski koszt i trwałość. W domu już gotowym można zainstalować uziomy sztuczne (uziom otokowy), ale będzie to bardziej skomplikowane i kosztowne niż planowanie na wczesnym etapie budowy.
Czy przewody odprowadzające mogą być montowane bezpośrednio na drewnie?
Nie. Ze względu na palność drewna, przewody odprowadzające powinny być montowane pod elewacją w specjalnych kanałach odgromowych o wytrzymałości 100 kV, lub wzdłuż rur odprowadzających wodę z rynien. Montaż prowadzony jest z zachowaniem odległości 2 cm od ściany drewnianej i z punktami przyczepnymi co 1,5 m, co minimalizuje ryzyko zagrożenia pożarem.
Jak często należy kontrolować instalację odgromową w domu drewnianym?
Regularne kontrole powinny być przeprowadzane co najmniej raz w roku, a pomiary rezystancji uziemienia – co najmniej raz w dwóch latach. Warto zlecić dodatkowe pomiary w różnych porach roku, ze względu na zmienność poziomu wód gruntowych, która wpływa na skuteczność systemu uziomów. Wszystkie pomiary powinny być dokumentowane i wykonywane przez osobę z odpowiednimi uprawnieniami.
Jakie materiały przewodów są najlepsze dla domów drewnianych?
Przewody powinny być wykonane z materiałów odpornych na korozję i zachowujących przewodność przez wiele lat. Standardowo stosuje się przewody metalowe o średnicy minimum 6 mm lub ocynkowaną taśmę stalową o przekroju 20 mm x 3 mm. Ocynkowanie zapewnia trwałość w warunkach atmosferycznych, a średnica odpowiednio duża gwarantuje niskie opory elektryczne systemu.
Podsumowanie – bezpieczeństwo domu drewnianego zaczyna się od uziemienia
Instalacja odgromowa i uziemienie w domu drewnianym to nie dodatek, lecz konieczność bezpieczeństwa każdego budynku o tradycyjnej konstrukcji szkieletowej. Drewno, jako materiał łatwopalny, wymaga specjalistycznej ochrony przed wyładowaniami atmosferycznymi, którą zapewnia prawidłowo zaprojektowany i zainstalowany system piorunochronny.
Kluczem do sukcesu jest zaplanowanie uziemienia już na etapie budowy fundamentu oraz zlecenie projektowania i montażu instalacji odgromowej osobie z odpowiednimi uprawnieniami i wiedzą. System musi zostać zaprojektowany indywidualnie dla danej lokalizacji, z uwzględnieniem warunków glebowych, rodzaju gruntu i ryzyka wyładowania piorunowego w regionie.
Regularne kontrole i pomiary rezystancji uziemienia gwarantują, że system będzie funkcjonować prawidłowo przez wiele lat. Inwestycja w bezpieczeństwo domu drewnianego to inwestycja w ochronę rodziny, mienia i spokój ducha – szczególnie w warunkach coraz bardziej zmiennego klimatu i nasilających się burz.
