Planowanie przyłączy w płycie fundamentowej to jeden z kluczowych etapów budowy domu na systemie tradycyjnym. Podczas wylewania betonu wszystkie instalacje muszą być już zaplanowane i przepuszczone przez warstwę fundamentu, ponieważ płyta fundamentowa staje się jednocześnie podłogą parteru domu. Ta zasada wymaga od inwestorów szczególnej staranności i precyzji zarówno podczas projektowania, jak i realizacji prac fundamentowych.
Dlaczego planowanie przyłączy jest tak ważne przy płycie fundamentowej?
Płyta fundamentowa daje jedyną szansę na poprawne umieszczenie wszystkich instalacji podziemnych na jednym etapie budowy. W przeciwieństwie do fundamentów tradycyjnych ze ścianami i ławami, gdzie istnieje możliwość późniejszych uzupełnień, płyta fundamentowa staje się zarówno podstawą domu, jak i elementem nośnym. Dlatego właśnie przyłącza w płycie fundamentowej muszą być rozplanowane już na etapie projektu architektoniczno-budowlanego.
Kiedy będziemy gotowi do wylania betonu, wszelkie instalacje muszą być już przepuszczone przez przyszłą płytę. Oznacza to, że nie ma możliwości poprawy lub dodania czegoś „szybko później”. Każdy błąd w planowaniu instalacji w płycie fundamentowej może prowadzić do kosztownych prac naprawczych, a nawet do konieczności częściowego rozmontowania gotowego już fundamentu.
Jakie instalacje należy planować w płycie fundamentowej?
Podczas planowania przyłączy w płycie fundamentowej trzeba uwzględnić kilka rodzajów instalacji. Po pierwsze – instalacja kanalizacyjna – grube rury odprowadzające ścieki z domu do studni lub sieci kanalizacji miejskiej. Po drugie – przyłącze wodociągowe, które dostarcza świeżą wodę do domu. Po trzecie – niezbędna jest infrastruktura elektryczna, choć tutaj wymogi są nieco łagodniejsze ze względu na możliwość przeprowadzenia kabli w rurach.
Warto również pamiętać o instalacjach grzewczych, takich jak rury podpodłogowe, które można zalać w betonie płyty. Niezwykle ważne jest również rozplanowanie miejsc, gdzie będą zlokalizowane odpowody ścieków do gruntu – tzw. rowy drażące lub studnie chłonne, jeśli na terenie działki nie ma dostępu do kanalizacji publicznej.
Etapy przygotowania przyłączy przed wylaniem płyty fundamentowej
Proces przygotowania przyłączy w płycie fundamentowej zaczyna się od wyrównania podłoża gruntowego. Na przygotowanym terenie warto rozłożyć folię budowlaną, która ułatwi późniejsze wykonanie izolacji i zapobiegnie przedostawaniu się wilgoci. Ta folia stanowi warstwę separacyjną między gruntem a izolacją termiczną.

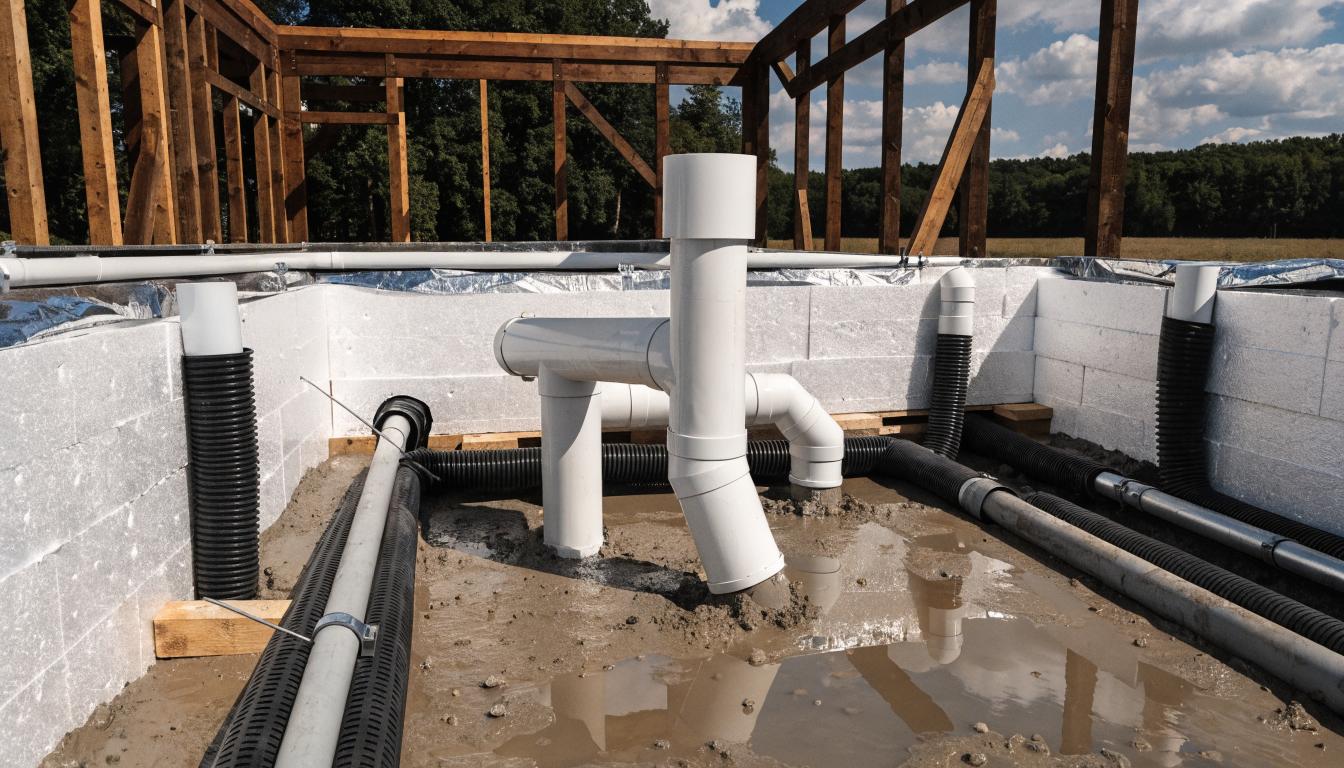

Na etapie przygotowania trzeba również rozmieścić tzw. instalację podposadzkową, czyli grube rury kanalizacyjne, które będą odprowadzać odpady z domu. Rury te trzeba ułożyć według precyzyjnego planu, uwzględniając spadki niezbędne do prawidłowego odpływu ścieków. Przez folię budowlaną należy przepuścić przyłącze wodociągowe oraz wszystkie podejścia instalacji kanalizacyjnej – tutaj niezbędne jest użycie osłon z plastikowych rur, które zapobiegną trwałemu połączeniu instalacji z betonem płyty fundamentowej.
Po rozmieszczeniu instalacji podposadzkowej całość pokrywamy chudym betonem – warstwą grubości około 10 cm, która wyrównuje powierzchnię i ułatwia dalsze prace. Chudy beton stanowi solidne podłoże dla kolejnych warstw i zapobiega przemieszczeniu się ułożonych rur.
Izolacja termiczna a przechodzące przyłącza – jak to pogodzić?
Kolejnym krokiem jest ułożenie izolacji termicznej – może być to styropian o minimalnej grubości 20 cm lub polistyren ekstrudowany. W trudniejszych warunkach gruntowych, szczególnie tam, gdzie występuje wysoka wilgotność gruntu, zaleca się użycie polistyrenu ekstrudowanego, który jest mało nasiąkliwy, odporny na zmiany temperatur oraz na nacisk gruntu.
Tutaj pojawia się jedno z głównych wyzwań podczas planowania przyłączy w płycie fundamentowej – trzeba zapewnić, aby wszystkie rury przechodzące przez warstwę izolacji były osłonięte plastikowymi rurami. Te osłony nie mogą być zabudowane bezpośrednio w izolacji, ale powinny ją przenikać w sposób, który umożliwi późniejszą wymianę lub naprawę przewodów bez niszczenia termicznego zabezpieczenia domu.
Profesjonalne podejście do planowania przyłączy oznacza, że każde przejście przez warstwę izolacji powinno być zaplanowane już na etapie projektu. Architekt lub projektant musi dokładnie określić, gdzie będą zlokalizowane te przejścia, aby były dostępne i nie zakłócały funkcjonowania systemu grzewczego domu.
Osłony i przepusty – gwarancja bezpieczeństwa przyłączy
Użycie odpowiednich osłon i przepustów jest kluczowym elementem planowania przyłączy w płycie fundamentowej. Przepusty to krótkie odcinki rur z tworzywa lub kształtki styropianowe, które umieszcza się w miejscach przejść instalacji przez płytę. Ich zadaniem jest ochrona przed trwałym połączeniem instalacji z betonem, co mogłoby uniemożliwić późniejszą wymianę przewodów.
Wszystkie instalacje podziemne – przyłącze elektryczne, wodociągowe i odpływ kanalizacji – muszą być otoczone takimi osłonami. W przypadku przyłączy wodociągowych i kanalizacyjnych szczególnie ważne jest, aby osłony były zrobione z trwałego plastiku, odpornego na działanie wody i gruntu. Przepusty elektryczne mogą być rury z wciągniętym drutem, który ułatwi później przeciągnięcie kabla.
Przed wylaniem betonu wystarczy wymienić warstwę podłoża na pospółkę, ułożyć elementy brzegowe oraz izolację, a następnie przygotować wszystkie przepusty pod instalacjami. To właśnie te pozornie niewielkie elementy sprawiają różnicę między profesjonalnie wykonanym fundamentem a źródłem przyszłych problemów.
Betonowanie – ostateczny etap zabudowy przyłączy
Gdy wszystkie instalacje są już przepuszczone i zabezpieczone, obwód fundamentu należy otworzyć deskowaniem (tzw. deskowanie) i przystąpić do wylania betonu. Beton musi koniecznie mieć zaznaczoną w projekcie klasę – to parametr określający wytrzymałość i trwałość fundamentu. W przypadku systemów tradycyjnych szkieletowych, takich jak oferuje Drewhome, beton musi spełniać najwyższe normy jakości.
Beton wylewamy za pomocą pompy betonowej, która rozprowadza materiał równomiernie na całej powierzchni płyty. Podczas tego procesu trzeba zadbać o prawidłowe ubijanie betonu – to pozwala wyeliminować puste przestrzenie powietrzne, które mogłyby osłabić konstrukcję. Po wylaniu betonu powinna powstać płaska, pozioma powierzchnia płyty fundamentowej, która będzie podstawą do dalszych prac budowlanych.
Planowanie przyłączy w praktyce – przykład szczegółowy
Aby w pełni zrozumieć, jak wygląda planowanie przyłączy w płycie fundamentowej w praktyce, warto rozważyć konkretny przykład. Załóżmy, że budujemy dom piętrowy na działce bez dostępu do sieci kanalizacyjnej. W takim przypadku musimy zaplanować zarówno przepust dla rury kanalizacyjnej odprowadzającej do septyka na terenie działki, jak i przyłącze wodociągowe.
Na etapie projektowania trzeba dokładnie określić, gdzie będą zlokalizowane: wejście rury kanalizacyjnej (zwykle przy ścianie domu, gdzie planujemy główny pion kanalizacyjny), wyjście rury do septyka (w bezpiecznej odległości od domu i studni), oraz przyłącze wodociągowe (zwykle również przy ścianie domu, w bliskiej odległości od licznika wody). Każdy z tych punktów musi być zaplanowany w projekcie i wykonany z precyzją podczas budowy fundamentu.
Dodatkowo, jeśli dom będzie wyposażony w piec grzewczy lub pompę ciepła, trzeba zaplanować przepusty dla rur instalacji grzewczej. W systemach Drewhome, gdzie przeważa technologia tradycyjna, instalacje te mogą być zabudowane w płycie, co wymaga jeszcze bardziej szczegółowego planowania na etapie projektowania.
Błędy do uniknięcia przy planowaniu przyłączy fundamentowych
Jednym z najczęstszych błędów jest niewystarczające planowanie przyłączy w płycie fundamentowej już na etapie projektu. Inwestorzy czasem odkrywają potrzebę dodatkowych rur lub przejść dopiero wtedy, gdy fundamenty są już zalane betonem. Taka sytuacja prowadzi do konieczności wybijania otworów w betonie, co znacznie osłabia konstrukcję i zwiększa koszty.
Innym częstym problemem jest nieprawidłowe zabezpieczenie rur przed betonem. Jeśli rura kanalizacyjna lub wodociągowa bezpośrednio styka się z betonem, może dojść do jej zniszczenia lub do uniemożliwienia wymiany w przyszłości. Dlatego właśnie wszystkie osłony i przepusty są tak niezwykle istotne.
Trzecim błędem jest zlekceważenie spadków w rurach kanalizacyjnych. Podczas planowania przyłączy w płycie fundamentowej trzeba zadbać o to, aby rury kanalizacyjne miały prawidłowy spadek (zwykle 1-2% w kierunku odpływu). Niezachowanie tego warunku może prowadzić do zalegania ścieków i powstawania nieprzyjemnych zapachów.
Podsumowanie – kluczowe zasady planowania przyłączy fundamentowych
Planowanie przyłączy w płycie fundamentowej to proces, który wymaga staranności, precyzji i dogłębnej wiedzy na temat systemów budowlanych. Każda decyzja podjęta na etapie projektu ma bezpośredni wpływ na funkcjonalność domu przez kolejne dziesięciolecia. Kluczowe zasady to: dokładne zaplanowanie wszystkich instalacji na etapie projektowania, użycie odpowiednich osłon i przepustów, prawidłowe ułożenie rur z zachowaniem spadków, oraz wybór betonu odpowiedniej klasy.
Inwestorzy budujący domy w systemie tradycyjnym szkieletowym, takim jak proponuje Drewhome, powinni szczególnie zadbać o profesjonalny nadzór nad wykonaniem prac fundamentowych. To fundament decyduje o trwałości całej konstrukcji i wygodzie użytkowników domu przez wiele lat.
FAQ – Najczęściej zadawane pytania o planowanie przyłączy fundamentowych
Pytanie: Czy można zmienić położenie przyłączy po wylaniu płyty fundamentowej?
Odpowiedź: Teoretycznie tak, ale jest to niezwykle kosztowne i trudne technicznie. Zwykle wymaga wybijania otworów w betonie, co osłabia strukturę fundamentu. Dlatego właśnie planowanie przyłączy w płycie fundamentowej musi być dokładne już na etapie projektowania. Wszelkie zmiany powinny być wprowadzone przed wylaniem betonu, a nie po jego utwardzeniu.
Pytanie: Jakie są minimalne wymiary przepustów dla różnych typów instalacji?
Odpowiedź: Dla rur kanalizacyjnych (zwykle średnica 100-160 mm) przepusty muszą mieć średnicę około 200-250 mm, aby zapewnić łatwy montaż i ewentualną wymianę. Dla przyłączy wodociągowych (średnica 20-32 mm) wystarczą przepusty o średnicy 50-100 mm. Dla przewodów elektrycznych rury mogą mieć średnicę 20-32 mm. Wszystkie wymiary muszą być zatwierdzone w projekcie technicznym domu.
Pytanie: Czy osłony z plastiku nie będą przeszkadzać w przeprowadzeniu betonu?
Odpowiedź: Nie, jeśli są prawidłowo zainstalowane. Przepusty muszą być sztywne i wkopane w grunt na głębokości poniżej płyty fundamentowej. Podczas wylania betonu rury pozostają na swoim miejscu, a beton obejmuje je dookoła. Prawidłowe zainstalowanie osłon wcale nie utrudnia betonowania – wręcz przeciwnie, ułatwia pracę poprzez wyznaczenie dokładnych punktów przejścia instalacji przez fundament.
